Acrel-2000電力監控系統在中糧創(chuàng )智廠區的應用

更新時間:2016-01-07   點擊次數:1442次

周菁

江蘇安科瑞電器制造有限公司 江蘇江陰

摘要

    基于目前科學技術飛速發展,人們對電力資源的依賴越來越廣泛,而現階段國內電力系統的運營成本還相對較高,因此完善電力系統各方面的工作已經勢在必行。電力監控系統在整個電力系統中具有重要的作用,它能夠有力的促進電網管理工作效率,降低電力系統的運營成本,本文通過中糧創(chuàng )智廠區電力監控系統的應用介紹電力監控系統在工廠中的應用。

【關鍵詞】:商業變配電;網絡(luò )電力儀表;電力監控;

1 項目概況

    項目位于位于深圳西部,寶安區南部,西南街道寶城67 區,處于地段東北角,臨近城市交叉路口,是項目重要的展示界面。設計引入綠色理念,營造城市立體社區;開放式街區化的場地布局,關注區域功能分區,激活不同分區功能間的活力,終實現園區的功能復合,形成產業工作、生活配套為一體的運營體系,成為創(chuàng )新型中小企業的孵化器。

    整個商業體的配電系統共分3個低壓變配電室,各個變電所分布于商業體地下一層;整個配電系統共計228個低壓饋出回路,所有回路均安裝網絡(luò )多功能電力儀表P72L-E4。對整個配電系統的運行進行監測。

2 用戶需求

    系統內部能夠實現統一的監控平臺,能夠得到系統內部全部參數的實時數據;對整個供配電系統的智能化管理,能夠對供配電系統中所有電氣設備的運行狀態進行安全、可靠、準確地實時監視、控制,實現系統故障、異常實時報警并具有故障追憶功能。

3 設計方案

3.1 主要設計參考標準

l IEC870-1           《遠動設備及系統總則一般原理和指導性規范》

l IEC870-4           《遠動設備及系統性能要求》

l IEC870-5           《遠動設備及系統傳輸規約》

l DL 448-91         《電能計量裝置管理規程》

l ISO/IEC11801    《綜合布線標準》

l GB/50198-94     《監控系統工程技術規范》

3.2 系統結構

    整個系統采設計了一套Acrel2000電力監控系統,采用分層分布式結構,即現場設備層、網絡(luò )管理層、監控管理層。

    現場設備為采集現場各回路電力系統運行參數,包括電流、電壓、功率等遙測信息以及斷路器分合閘狀態以及故障等開關量狀態;網絡(luò )管理層主要包括通訊管理機、光電轉換設備、交換機等,負責數據的上傳及指令的下達;監控管理層為整個系統的核心,所有數據的存儲、電力系統的運行狀況的顯示、控制指令的下達均通過該部分完成。

    主要功能為一次主接線圖界面顯示;事件記錄,系統運行異常監測;故障報警及操作記錄;電能報表查詢與打??;系統負荷查詢、用戶權限管理等主要功能;遙測信息報表查詢,斷路器分合閘狀態指示等。

    整個系統的網絡(luò )結構如圖1所示:

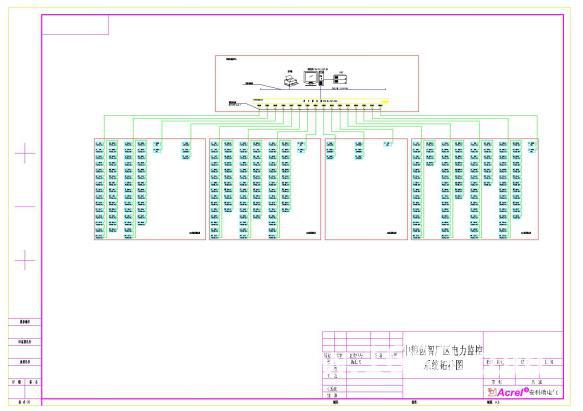

圖1 系統拓撲圖

    整個系統的監控中心位于物業值班室,數據采集主要分為3部分,分別為1#配電室、2#配電室、3#配電室,每個變電所內相鄰25塊為數量上限的儀表連接成一根總線終連接到后臺主機,組建成電力監控系統局域網,完成數據的傳輸。

3.3 軟件設計

    Acrel-2000 電力監控軟件是對現場儀表數據進行采集監控的軟件,系統為智能化網絡(luò )電力監控系統,系統綜合應用計算機網絡(luò )、通訊、數據庫、數值處理等多種現代信息技術,是電力系統的基礎和重要組成部分。軟件組態靈活、實用性強、操作簡單、易于維護和擴展性強。它提供了良好的用戶開發界面和簡捷的工程實現方法,能夠滿足企業節能的要求,而且可利用網絡(luò )通訊和IT信息處理技術,的加強物業的內部管理,提升物業的科學管理決策速度和準確度。

    系統依據客戶實際需求進行設計,并實現了配電監測、電能報表、通訊狀態、事件及報警等功能。

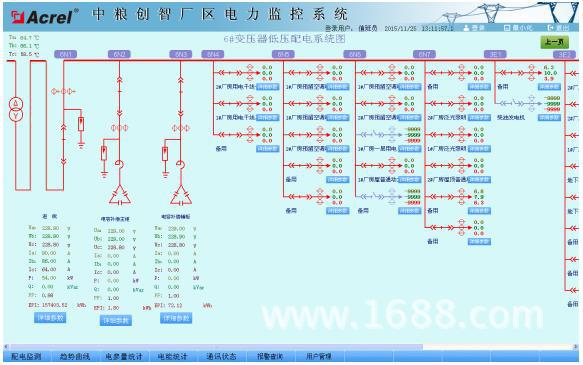

圖2所示為本系統配電監測界面,實時顯示配電室各回路三相電流、三相電壓、有功功率、無功功率、率因數以及當前該回路斷路器分、合閘狀態、設備通訊報警、負荷越限報警等。并彈出報警提出對話框,提醒值班人員及時處理故障,降低事故發生率。

圖2 配電監測

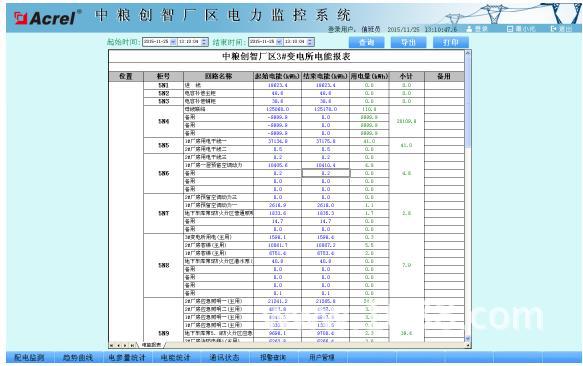

    圖3所示為電能匯總報表,列出各回路電能數據,方便客戶查詢和打印。根據業主需求可以查看日報表,月報表,年報表。清晰了解各用電單位在某一時間段內的用電狀況,為決策層節能減排提供數據依據。



圖3  電能報表

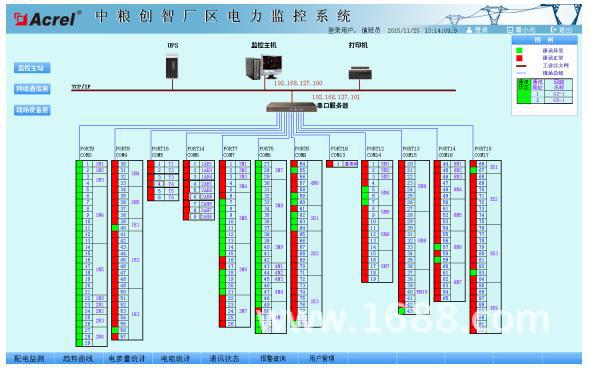

    通信狀態界面,方便管理員掌握設備通訊的通訊情況,對存在故障的設備及時發現,確保系統穩定運行。如圖4所示:

圖4  通訊狀態

4 結束語

    該項目所采用的 Acrel2000 電力監控系統已經于 2014 年正式投入運行,整個系統運行穩定、安全,極大的方便了用戶的使用,提供了大量實時、準確的電力數據,為管理者進行內部計量考核、安全用電提供了管理依據,進一步保證了商業體供電系統的科學性及穩定性,為今后的節能管理的實施打下了基礎。

參考文獻:

[1]《電力電測數字儀表原理與應用指南》, 任致程、周中,中國電力出版社

[2]《電力監控系統在供配電設計中的應用》,高士宏,科技風
